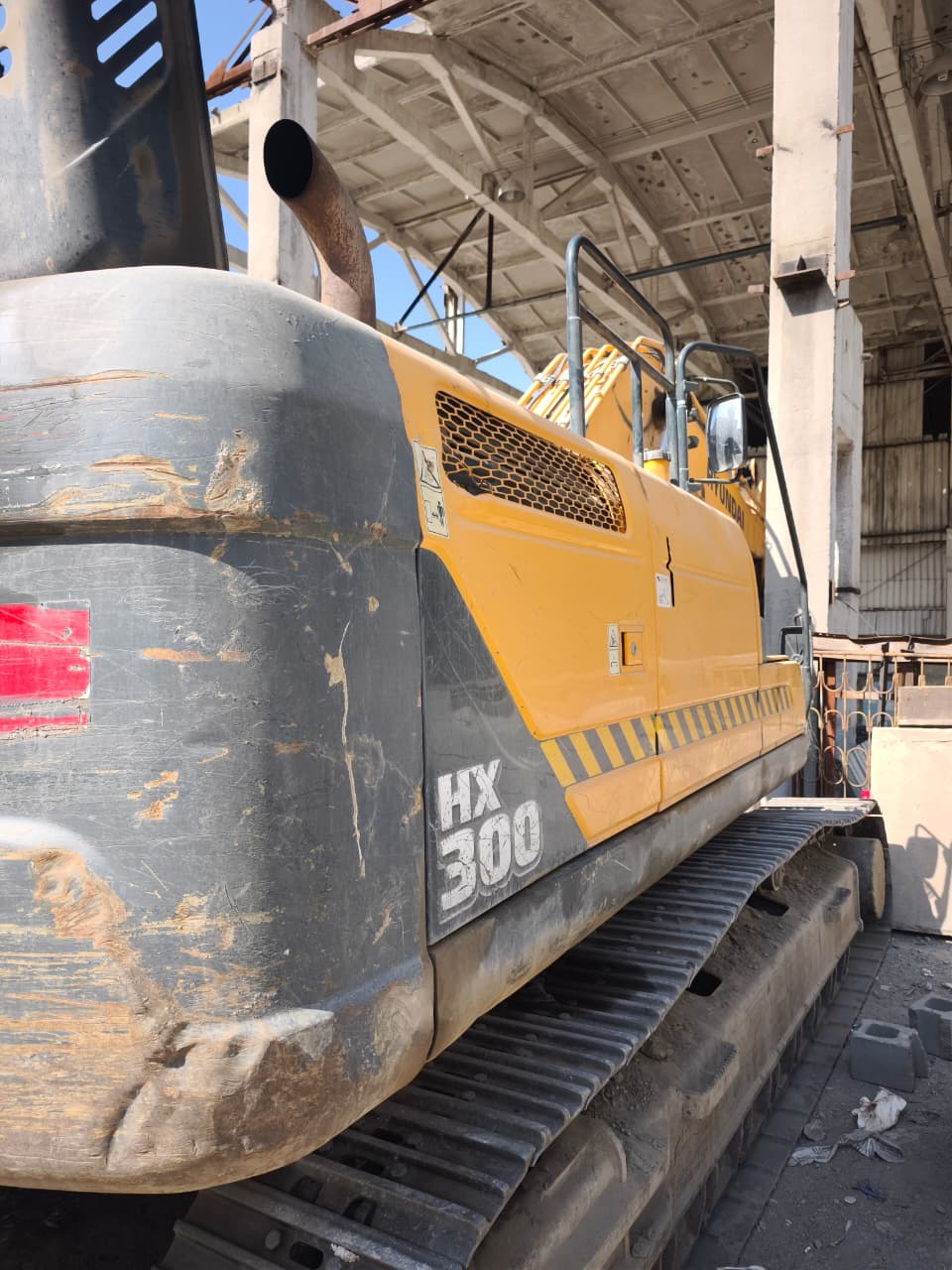

🚜 Экскаватор 2018 года с двигателем Cummins — чёрный дым и дисбаланс работы двигателя
Очередной пример выполненной работы — компьютерная диагностика экскаватора с выездом.
Экскаватор 2018 года выпуска с двигателем Cummins имел следующие симптомы:
⚫ чёрный дым из выхлопной системы;
⚠️ неравномерная работа двигателя;
🔄 заметный дисбаланс при работе мотора.
Для определения возможной причины была проведена компьютерная диагностика непосредственно по месту нахождения техники.
📋 Данные техники
🚜 Техника: экскаватор
📅 Год выпуска: 2018
⚙️ Двигатель: Cummins
🚗 Формат работы: диагностика с выездом
⚠️ Жалоба: чёрный дым и дисбаланс работы двигателя
💻 Первичная компьютерная диагностика Cummins

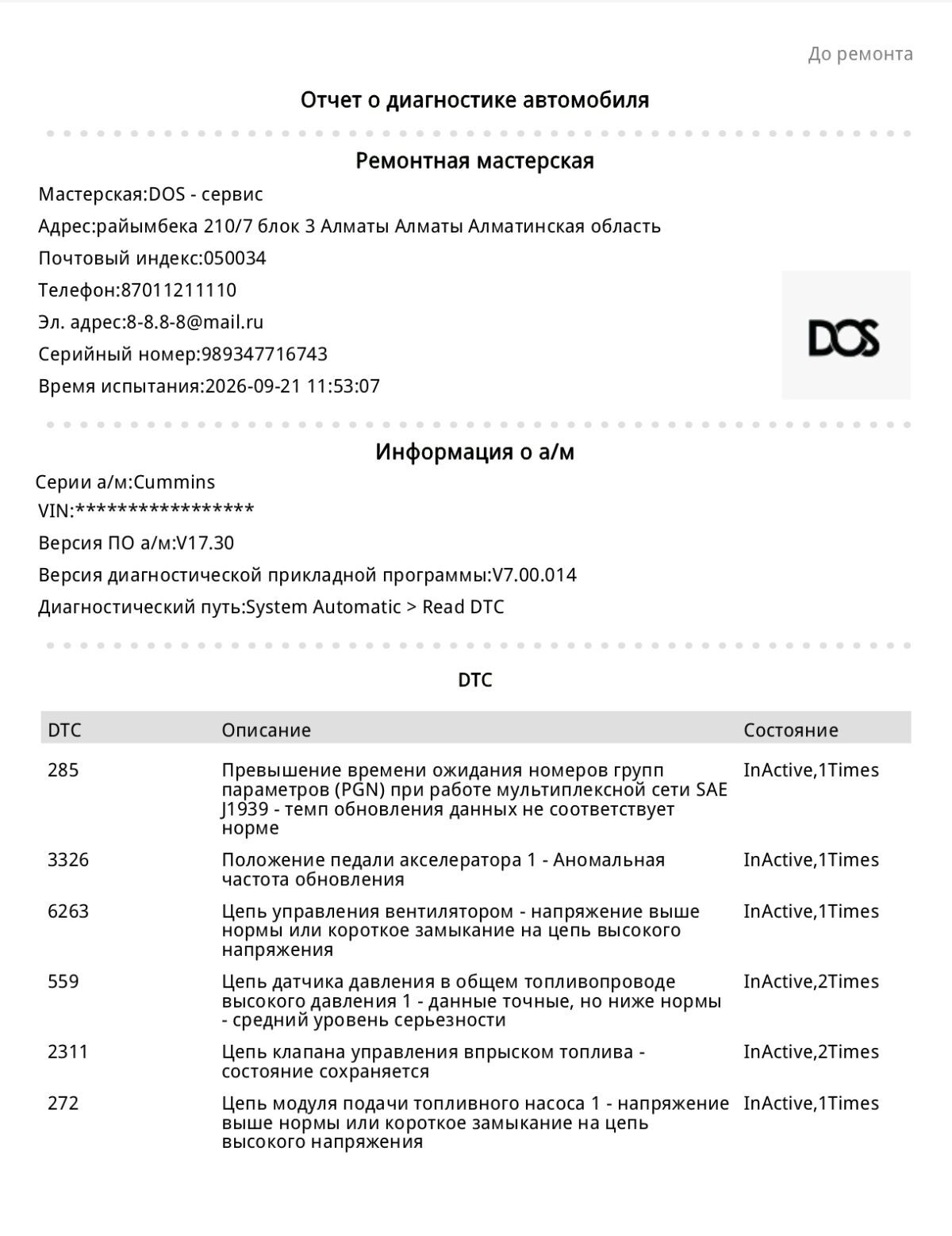

После подключения диагностического оборудования в памяти блока управления двигателем были обнаружены несколько кодов неисправностей.
Большая часть ошибок имела статус Inactive, то есть на момент проведения диагностики они не являлись активными, но были сохранены в памяти блока управления.
❌ Код 285
Ошибка обмена данными по сети SAE J1939.
В описании присутствовало несоответствие времени обновления данных одной из групп параметров PGN.
Статус: Inactive, зафиксирована 1 раз.
❌ Код 3326
Ошибка, связанная с положением педали акселератора 1 — аномальные данные/нарушение частоты обновления информации.
❌ Код 6263
Ошибка электрической цепи управления вентилятором.
В памяти присутствовала информация о повышенном напряжении либо коротком замыкании на цепь высокого уровня.
Статус: Inactive, зафиксирована 1 раз.
❌ Код 559
Ошибка, связанная с давлением в топливной системе высокого давления Common Rail.
Согласно сохранённому описанию, блок управления ранее фиксировал корректные данные сигнала, но значение находилось ниже требуемого диапазона.
Статус: Inactive, зафиксирована 2 раза.
❌ Код 2311
Ошибка цепи клапана управления впрыском топлива.
Код также был сохранён в памяти системы и требовал учитывать состояние топливной аппаратуры при дальнейшем поиске причины неисправности.
❌ Код 272
Ошибка электрической цепи модуля управления топливным насосом.
В описании присутствовало повышенное напряжение либо короткое замыкание на цепь высокого уровня.
Статус: Inactive.
🔄 Сброс ошибок и повторная диагностика
После сохранения результатов первоначальной проверки ошибки были сброшены.
Далее двигатель был запущен и проведена повторная компьютерная диагностика.

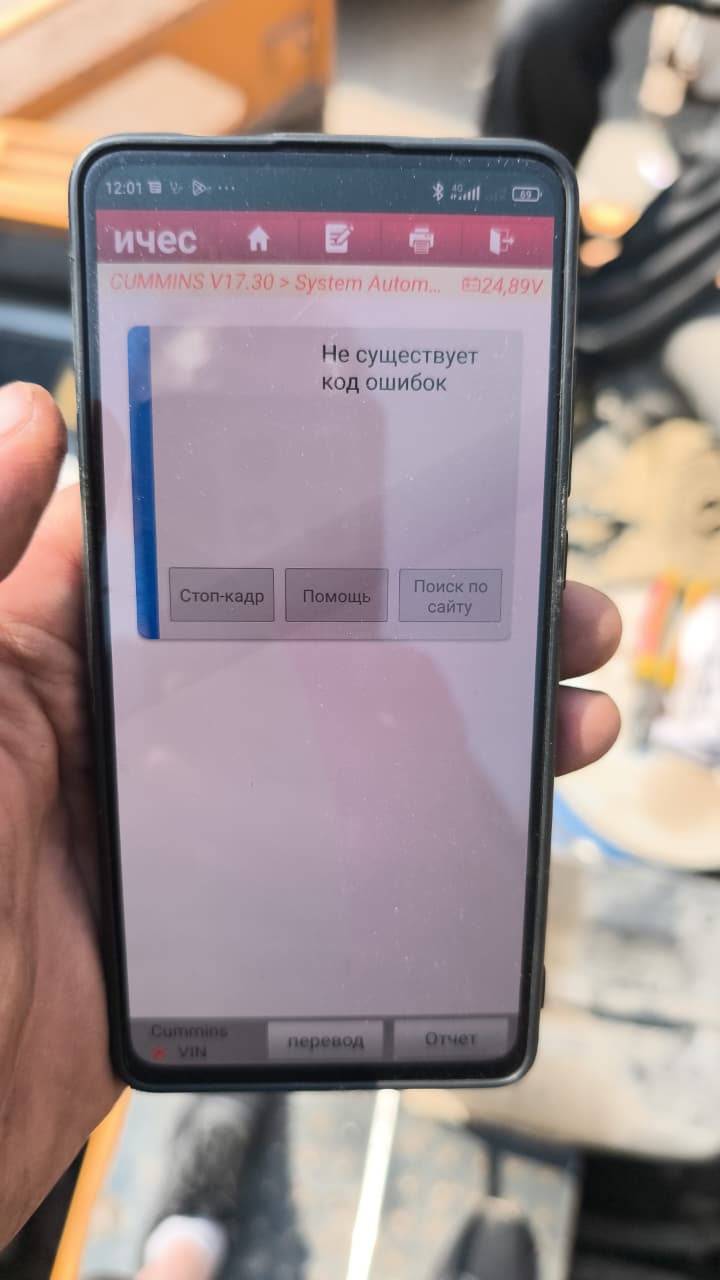

✅ После сброса ошибки повторно не появились.
Это важный результат, поскольку первоначально считанные коды находились в памяти блока управления и в основном имели статус Inactive.
Если ошибка после удаления появляется снова на работающем двигателе, это даёт основание продолжать проверку соответствующей системы как действующей неисправности.
В данном случае при повторной проверке коды не вернулись.

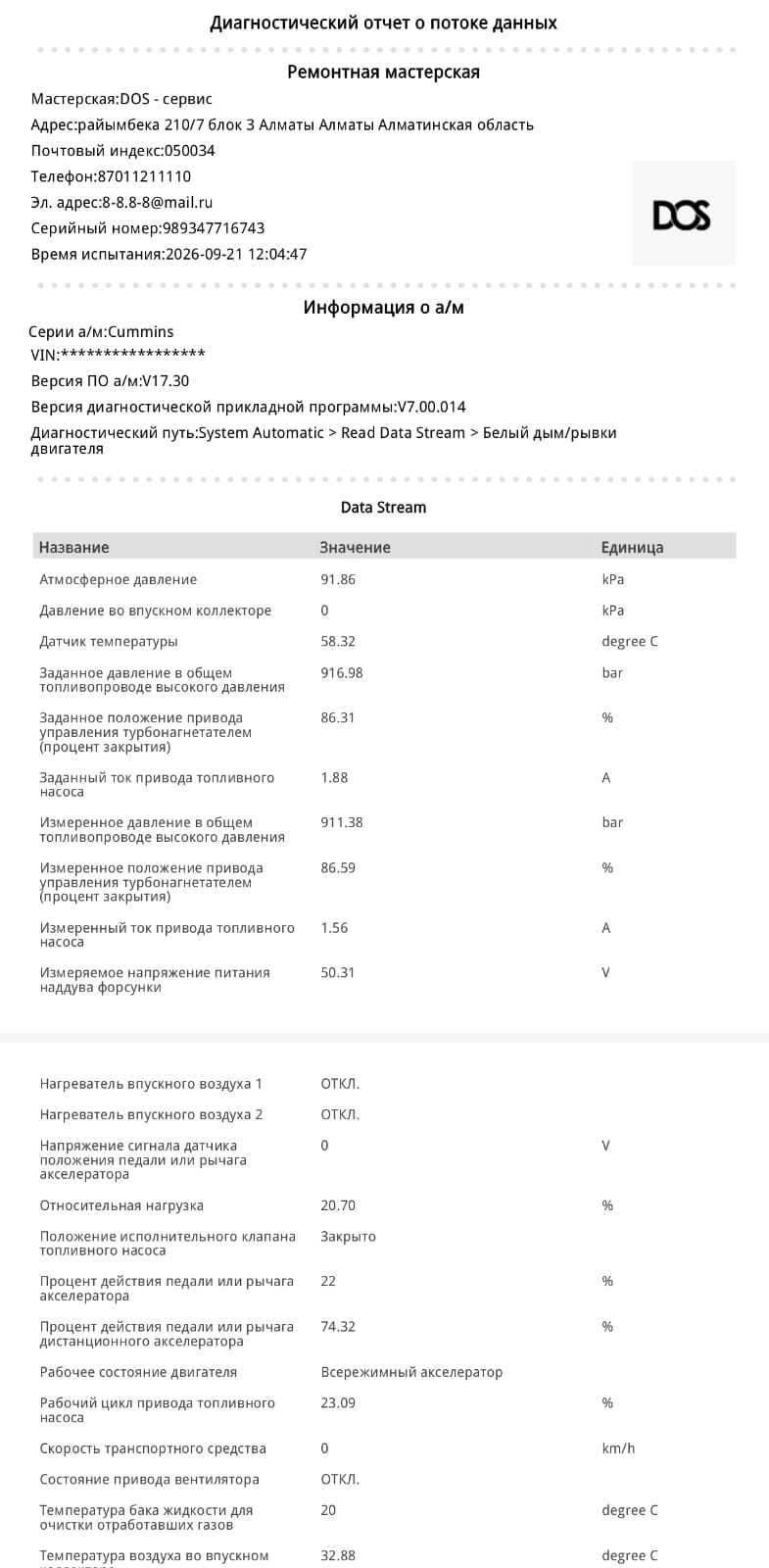

⛽ Проверка давления топлива в реальном времени
С учётом чёрного дыма и неравномерной работы двигателя отдельно были просмотрены текущие параметры топливной системы.
Особое внимание уделили давлению топлива Common Rail.
Через диагностическое оборудование сравнивались:
📊 заданное давление топлива;
⛽ фактическое давление топлива.
✅ Во время проверки заданное и фактическое давление совпадали.
То есть в момент проведения диагностики блок управления задавал определённое давление, а фактическое значение следовало за заданным без выявленного существенного расхождения.
Это важная информация, однако она сама по себе не исключает неисправность других компонентов топливной системы.
💉 Рекомендована дальнейшая проверка топливной аппаратуры
Несмотря на то что ошибки после сброса не появились, а заданное и фактическое давление топлива совпадали, у двигателя оставались первоначальные симптомы — чёрный дым и дисбаланс работы.
Поэтому владельцу была дана рекомендация обратиться к специалистам по дизельной топливной аппаратуре для дальнейшей проверки.
В первую очередь имеет смысл проверить:
💉 работу и состояние форсунок;
⛽ топливную аппаратуру;
🔧 качество и равномерность подачи топлива;
🔄 баланс работы цилиндров;
📊 работу системы впрыска под различной нагрузкой.
Совпадение заданного и фактического давления показывает состояние системы именно в момент проверки и в проверяемом режиме, но не является основанием автоматически считать всю топливную систему исправной.
✅ Итог выездной диагностики
В результате работы с экскаватором 2018 года:
🚗 выполнен выезд к месту нахождения техники;
💻 проведена компьютерная диагностика двигателя Cummins;
❌ считаны сохранённые коды 285, 3326, 6263, 559, 2311 и 272;
📋 большая часть ошибок имела статус Inactive;
🧹 после фиксации результатов ошибки были сброшены;
🔄 проведена повторная диагностика на работающем двигателе;
✅ ошибки повторно не появились;
📊 проверены текущие параметры двигателя;
⛽ сравнены заданное и фактическое давление топлива;
✅ во время проверки заданное и фактическое давление совпадали;
💉 рекомендована дальнейшая специализированная проверка дизельной топливной системы.
🚛 Компьютерная диагностика грузовых авто и спецтехники с выездом
При диагностике грузового автомобиля или спецтехники важно не ограничиваться простым считыванием кодов неисправностей.
Полезная последовательность проверки выглядит так:
первичное считывание ошибок → проверка их статуса → сохранение результатов → сброс → запуск двигателя → повторная диагностика → просмотр текущих параметров.
Именно такой подход был применён на экскаваторе с двигателем Cummins.
Первоначально в памяти находился целый ряд ошибок, однако после их удаления и повторной проверки на работающем двигателе коды не появились снова.
Дополнительная проверка показала совпадение заданного и фактического давления топлива.
Поскольку при этом сохранялись жалобы на чёрный дым и дисбаланс работы двигателя, следующим этапом рекомендована углублённая диагностика дизельной топливной аппаратуры и форсунок.
