🚘 Как подключить противотуманные фары через реле и предохранитель
Противотуманные фары (ПТФ) — это не только красивый внешний вид автомобиля, но и важный элемент безопасности. В дождь, снег, туман и ночь качественный свет помогает лучше видеть дорогу и делает автомобиль заметнее для других водителей.
Но очень часто противотуманки включают неправильно — напрямую через кнопку без реле и предохранителя. В итоге сложные проблемы:
⚠️ плавится проводка
⚠️ греются контакты
⚠️ перегорают кнопки
⚠️ ошибка по электрике
⚠️ пропадает свет
Неправильное подключение ПТФ всегда происходит через реле и отдельный предохранитель.
🔧 Зачем нужен реле противотуманок
Реле позволяет подавать основной ток напрямую от аккумулятора к фарам, а не через кнопку в салоне.
✅ Преимущества подключения через реле
✔️ запоминающийся и стабильный свет
✔️ защита кнопки от перегрева
✔️ снижение нагрузки на провод
✔️ безопасная работа светодиодных и галогенных фар
✔️ защита электроники автомобиля
✔️подключение системы освещения
Без провода реле начинается нагрев, особенно если установлены мощные лампы или светодиодные модули.
🛡️ Для чего нужен предохранитель
Предохранитель председателя автомобиля от короткого заключения.
Если происходит замыкание, сначала сгорает именно предохранитель, а не проводка автомобиля.
📌 Главное правило:
предохранитель установлен максимально близко к аккумулятору.
🧰 Что нужно для подключения ПТФ
Для установки потребуется:
🔹 комплект противотуманных фар
🔹 4-контактное автомобильное реле
🔹 предохранитель 15–30 А
🔹 кнопка включения
🔹 медные провода
🔹 клеммы
🔹 гофра для защиты проводки
🔹 термоусадка или качественная изолента

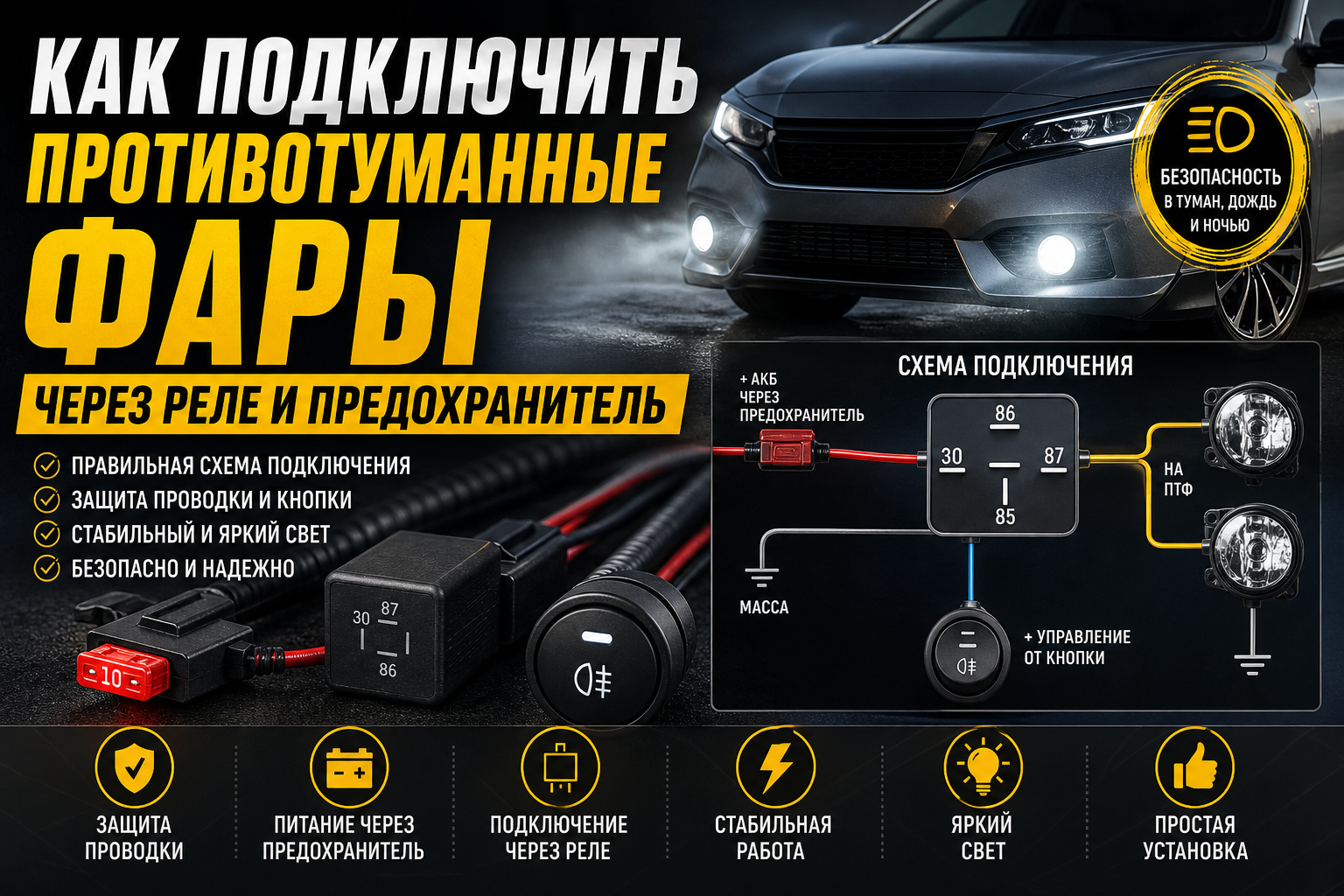

⚡ Простая схема подключения ПТФ через реле.
Стандартная схема подключения выглядит так:
🔌 Контакт 30 → плюс АКБ через предохранитель
🔌 Контакт 87 → питание на ПТФ
🔌 Контакт 85 → масса
🔌 Контакт 86 → сигнал от кнопки
📌 Обе противотуманные фары подключаются параллельно.
🛠️ Пошаговое подключение противотуманных фар
1️⃣ Установка фар
Первоначально ПТФ устанавливается в штатные места или в специальные крепления.
Важно надежно закрепить корпус и защитить соединения от влаги.
2️⃣ Подключение питания
От аккумулятора прокладывается отдельный плюсовой провод к реле.
⚠️ Возле АКБ обязательно установлен предохранитель.
3️⃣ Подключение реле
Стандартная распиновка реле:
🔹30 — питание от аккумулятора
🔹87 — выход на фары
🔹85 — масса
🔹86 — управление от кнопки
📌 Реле лучше разместить в сухом месте под капотом.
4️⃣ Подключение кнопки
Кнопка используется только для реле управления.
Лучше делать подключение так, чтобы PTF включался только вместе с зажиганием или ближним светом.
✅ Это защищает аккумулятор от случайной разрядки.
5️⃣ Подключение массы
Минусовой провод должен крепиться к чистому металлическому контакту кузова.
⚠️Плохая масса — одна из самых частых причин:
❌ тусклого света
❌ мерцания ПТФ
❌ мягкой работы
📏 Какой провод использовать
Для двух стандартных ПТФ обычно используют:
🔹 1,5 мм² — минимально допустимо
🔹 2,5 мм² — допустимый вариант
🔹 4 мм² — для мощных LED-систем
Тонкие провода начинают перегреваться и вызывают падение напряжения.
❌ Частые ошибки при подключении ПТФ.
🚫 Подключение без реле
Проводка и кнопка начинают перегреваться.
🚫 Отсутствие предохранителя
При коротком замыкании может сгореть провод автомобиля.
🚫 Скрутки вместо нормальных соединений
Контакты окисляются и пропадают при питании.
🚫 Дешевая проводка
Тонкие провода быстро плавятся и становятся причиной неисправностей.
🔍 Почему противотуманки могут не сработать
Основные причины:
🔸 перегоревший предохранитель
🔸 неисправное реле
🔸 аварийная масса
🔸 замыкание контактов
🔸 обрыв проводки
🔸 неправильное подключение кнопки
🔸 неисправные лампы
📌Очень часто проблема скрывается именно в плохом контакте массы.
💡 Можно подключить светодиод ПТФ через обычное реле.
✅ Да, можно.
Но важно правильно подобрать:
✔️ сечение проводов
✔️ предохранитель
✔️ качественное реле
✔️ стабильное питание
В некоторых современных автомобилях после установки светодиодных противотуманок могут возникать неисправности CAN-света.
👨🔧 Когда лучше обратиться к автоэлектрике
Если нет опыта работы с проводкой или автомобиль имеет сложную электронику, лучше доверить подключение специалисту.
Ошибки при установке могут привести к:
⚠️ короткому замыканию
⚠️ перегреву провода
⚠️ ошибки блока управления
⚠️ временной работы света
⚠️ разрядке аккумулятора
📌 Полезные советы
✅ всегда включайте реле
✅ ставьте предохранитель возле АКБ
✅ не экономьте на проводке
✅ защищайте соединения от влаги
✅ включайте термоусадку
✅ не подключайте мощные фары напрямую через кнопку
Подключенные противотуманные фары работают безопасно и вредно долгие годы.
